Q17ロケーターの使用方法

設置

Quuppa Q17は、その側面または前面に金属製の障害物 (空調ダクト、大型の天井用トラス、建物の上部構造など) がない場所に取り付ける必要があります。必要に応じて剛性コンジットを使用してQuuppa Q17を低い位置に設置し、こうした障害物から遠ざけてください。

1. 取り付けブラケットの天井への取り付け

   まず、取り付けブラケットを取り付けます。取り付けブラケットには、取り付けネジのための穴がいくつかあります。ブラケットを安定させるには、ネジを4本以上使用してください。推奨パターンはVESA規格 75mm x 50mm または 50mm x 50mm のいずれかで、どちらも取り付けブラケットに表示されています。

   ケーブルを隠す必要がある場合は、イーサネットケーブルをブラケットのケーブル通路に通します。

   取り付けブラケットの方向インジケーターと方向ガイドラインを使用して、環境内で定義された方向にQuuppa Q17を設置することができます。

   CAUTION: 取り付けブラケットを高温の表面に置いたり、取り付けたり、接続したりしないでください。取り付ける前に、設置面が本体の重量を支持できることを必ず確認してください。

   一般的な安全規制に従わない場合、物品の損傷や怪我の恐れがあります。Quuppa Q17デバイスの設置はすべて認定された人員が行ってください。

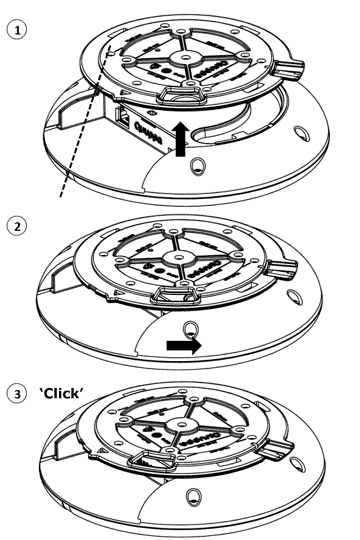

2. Quuppa Q17本体の取り付けブラケットへの取り付け



   1. イーサネットケーブルとMicro USBケーブルを使用する場合は、接続します。
   2. コネクタカバーを使用すると、コネクタ部をほこりや汚れから保護できます。
   3. 取り付けブラケットの取り付けガイドの位置がQuuppa Q17本体のインジケーターランプと一致することを確認して、Quuppa Q17本体をブラケットに合わせます (1)。
   4. Quuppa Q17本体を持ち上げ、ブラケットがブラケット取り付け溝に入るようにします (1)。
   5. 「カチッ」 (3) と音が聞こえるまで、Quuppa Q17本体 (2) を回転させます。

電源への接続

オプション 1：パワー オーバー イーサネット (PoE) を使用する

Quuppa Q17には、PoEスイッチやパワーインジェクターなどの標準IEEE 802.3atタイプ1 PoEコンポーネントを電源として使用できます。標準の認定PoEデバイスのみを使用してください。PoEを使用する場合、別のDC電源は必要ありません。

オプション 2：別の5V DC Micro USBを使用する

PoEコンポーネントを使用しない場合は、Quuppa Q17をMicro USBで5V電源に接続します。適合する電源のみを使用してください。適合する電源についてご不明な点がある場合は、Quuppaまでお問い合わせください。

Quuppa Q17は、電源に接続すると自動的にオンになります。赤いインジケーターランプが複数回点滅した後、Quuppa Q17をQuuppa Positioning Engineに接続するまで、常に点灯した状態になります。

ネットワークへの接続

RJ-45イーサネットソケットを使用して、Quuppa Q17をイーサネットケーブルでネットワークに接続します。Quuppa Q17デバイスには、シールド付き・シールドなしのいずれのイーサネットケーブルも使用できます。安全とQuuppa Q17の損傷防止のため、Quuppa Q17は標準の認定ネットワークコンポーネントにのみ接続してください。

Quuppa Q17がネットワークに正しく接続されていても、Quuppa Positioning Engineソフトウェアにより有効化されていないと、赤いインジケーターランプがゆっくりと点滅します。Quuppa Q17がQuuppa Positioning Engineソフトウェアにより有効化されると、青いインジケーターランプが点滅または点灯します。

工場出荷時設定へのリセット

ロケーターを工場出荷時の設定にリセットするには、ロケーターが電源に接続されている際に、細いピンでリセットボタンを長押しします。インジケーターランプが緑に変わるまでリセットボタンを押し続け、赤になったら離します。リセットボタンを離すと、インジケーターランプの再起動シーケンス (赤、緑、青が1回点滅) が示すようにロケーターが再起動します。
